Par Xavier HAEGELI, formateur Archicad.

À quoi servent les guides de distance, les lignes guides et les guides d’attraction dans Archicad 28 ? Et quels sont leurs différents usages ? Nous allons aborder ces points là ci-dessous.

Lignes guides

Les lignes guides font partie, sans aucun doute, de mes fonctions préférées, dans la toute dernière version d’Archicad. J’ai pu les tester dans la version 27 et j’ai beaucoup apprécié cette nouvelle fonction. À l’époque, elles n’étaient disponibles que dans les fonctions expérimentales du menu environnement de travail. Désormais, les lignes guides sont disponibles, en natif, dans la barre d’outils standards de la version 28, comme vous pouvez le voir ci-dessous :

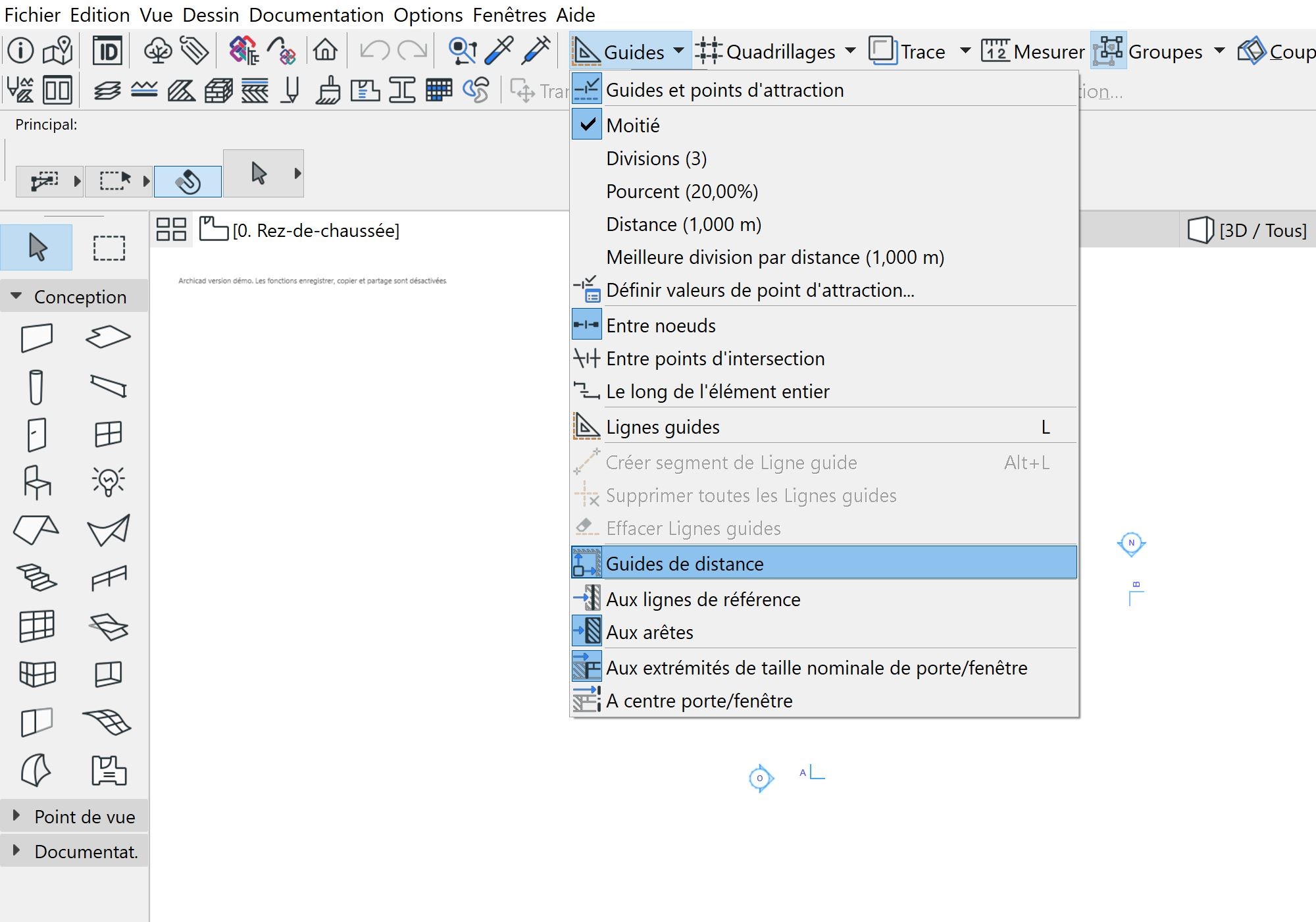

Elles offrent plusieurs options : elles peuvent s’accrocher, soit aux lignes de référence d’un mur, soit aux arrêtes du mur.

Et pour le placement des portes et fenêtres, elles s’accrocheront, soit aux extrémités de celle-ci, soit sur leur centre. Les lignes guides ne sont pas sans rappeler une des fonctions essentielles de Revit, les cotations liées aux éléments de construction. C’est la raison pour laquelle je pense qu’elles séduiront les utilisateurs de Revit qui ont fait la bascule vers Archicad.

Elles apparaissent automatiquement, lorsque on lance la commande de déplacement d’un élément (mur, poteau, poutre, etc…) ou lorsque l’on place un objet. À mon avis, elles sont très pratiques, pour positionner des fenêtres dans un mur, déplacer des éléments BIM ou pour placer avec précision des objets dans une pièce.

Pour modifier leurs coordonnées, ou distance de déplacement, il suffit de taper la valeur numérique sur le clavier ou de cliquer sur la valeur voulue, dans l’inspecteur. La touche TAB permet de passer à l’inspecteur suivant. L’icône bleue qui précède la l’inspecteur de valeur numérique représente l’option géométrique liée aux guides. Par exemple, le déplacement, la perpendiculaire (dans l’image précédente).

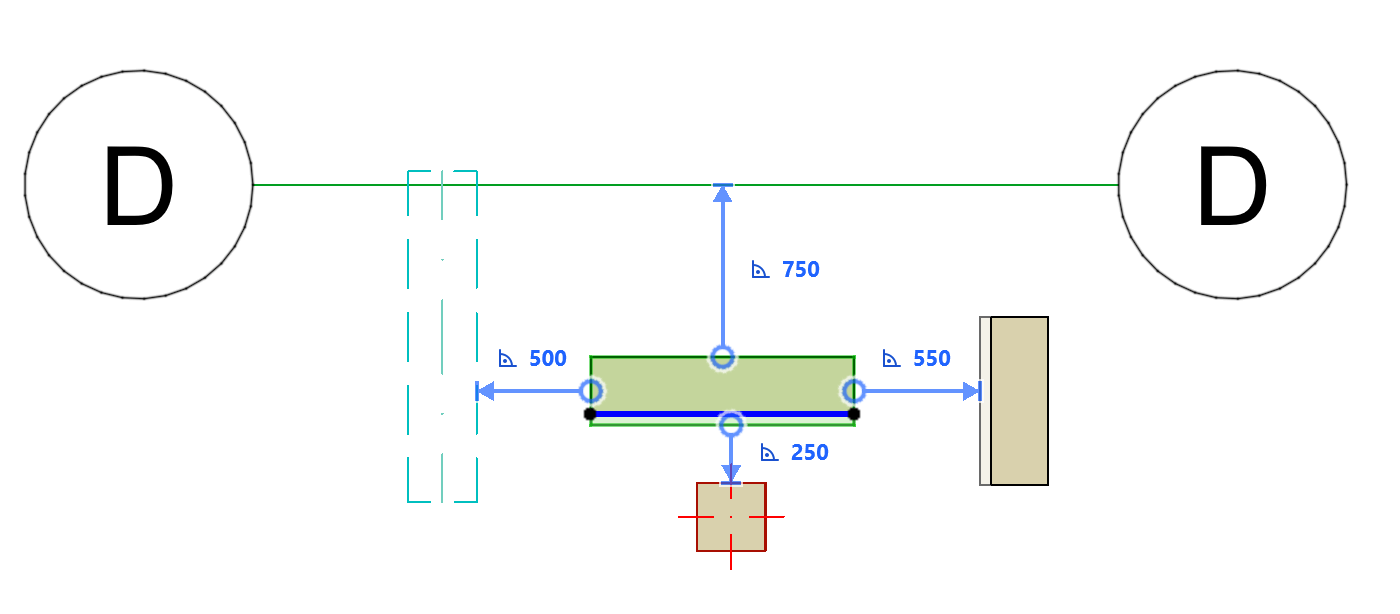

En changeant de zoom, les cotes s’accrochent par ordre de priorité sur des éléments différents.

1. Lignes de grille.
2. Murs.
3. Poutres.
4. Poteaux.

Guides d’attraction

Dans la version Archicad 28, les guides de distance prennent en charge plus d’éléments que dans la version 27. Les éléments pris en compte sont : les grilles, les murs, les poutres, les poteaux, les objets, les portes/fenêtres et les percements. À noter que les éléments courbes ne sont pas pris en charge.

Les guides pourront également être ajustés sur le point de projection souhaité. Il suffit de mettre son curseur sur la flèche du guide (celle-ci change de couleur et devient blanche) pour la déplacer et la caler sur un autre élément de la maquette.

Il existe 2 autres types de lignes guides dans Archicad. Les lignes guides (en orange pointillé sur l’illustration) et les guides et points d’attraction (en bleu pointillé sur l’illustration).

Nous verrons notamment, dans un prochain article, comment bien utiliser les guides et points d’attraction dans Archicad.

Réglage des guides d’attraction et des lignes guides

Les lignes guides (orange pointillé) sont des lignes qui restent visibles à l’écran et qui demeurent fixes. Elles fonctionnent presque de la même manière que les guides de SketchUp. Il suffit d’activer l’outil, en sélectionnant l’icône dans le menu déroulant Guides dans la barre d’outils standard et de les cliquer glisser, en partant des icônes pointillées qui apparaissent sur les 4 côtés de l’écran. On peut les combiner avec les guides d’attraction et utiliser les différents guides ensemble ou séparément. Les options concernent principalement leur placement. Lorsqu’on fait un clic droit sur l’icône de déplacement d’une ligne guide, on accède aux différentes options.

Pour obtenir un cercle guide, comme sur l’exemple ci-dessus, j’ai positionné ma lig­­ne guide sur le cercle bleu qui est apparu avec le guide d’attraction. Ces lignes guides fonctionnent aussi bien dans l’espace 2D que dans l’espace 3D.

Les guides d’attraction, au contraire des lignes guides, apparaissent et disparaissent à chaque mouvement de curseur. Il s’agit de lignes éphémères qui m’aident à dessiner correctement, en respectant les contraintes géométriques du dessin. Pour faire apparaître, lignes, cercles et bissectrices, il faudra laisser le curseur un certain moment sur un point, un angle ou un autre repère. Un cercle bleu va apparaître au bout de quelques secondes. Toutes les lignes associées à ces points vont tracer une géométrie guide.

Pour palier au temps d’attente que nécessitent ces points d’attraction, il existe un raccourci clavier. C’est la touche « = » (dans Archicad 28) ou la touche « Q » (dans les précédentes versions). On force ainsi les points d’attraction pour obtenir un affichage plus rapide.

On peut également, lors de la saisie de l’élément, fixer sur une ligne guide ou sur le guide d’attraction. C’est-à-dire qu’on fait glisser l’élément le long de la ligne guide (raccourci touche MAJ). Comme indiqué sur la commande, cette fonction de blocage fonctionne sur les lignes guides et sur les guides d’attraction.

On peut également fixer le ou les guides d’attraction pour ancrer leur positionnement. Ils deviennent permanents, le temps de la saisie de la commande. Dès lors que l’on sort de la commande, les guides de distance disparaissent.

Ces 2 méthodes peuvent se combiner l’une et l’autre, dans n’importe quelle fenêtre d’Archicad. Que ce soit dans les vues de Plans, Coupes, Façades ou bien dans la vue Perspective.

Mon conseil pour un usage simple : il est préférable, parfois, de n’utiliser qu’une seule méthode, pour ne pas trop encombrer l’écran. Certaines lignes apparaissent et disparaissent temporairement, et souvent se superposent et brouillent la lecture de la maquette.

Chez CAD Equipement, nous vous proposons différents formats de formations : initiation, perfectionnement et expertise. Toutes ces notions seront approfondies et pratiquées sous forme d’exercices. Rien de mieux que la pratique, pour se perfectionner !

Dans le prochain article, qui s’inscrira dans la continuité de celui-ci, nous évoquerons les différentes techniques pour aligner et distribuer des éléments dans Archicad.
